實體建模、操縱和組合塊，只能帶你到目前為止。本文解釋了什么是曲面建模，探索它與實體建模相比所帶來的好處。

表面建模 - 簡單解釋表面與實體建模

每個3D CAD建模過程都以2D草圖開始。從該草圖中，有兩個主要選項可將其引入3D：實體拉伸或表面幾何。結果有時可能相同，具體取決于您想要達到的目標。

在本文中，我們將通過將其與實體建模進行比較來展示表面建模。具體來說，我們將看看使用這兩種技術創建的兩個模型。用于演示差異的軟件是Geomagic Design X.

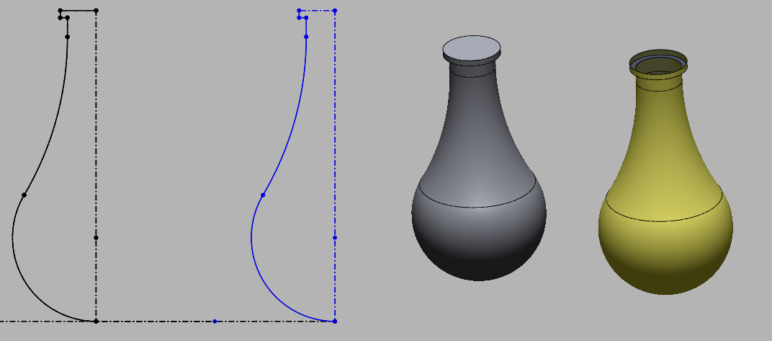

在第一個示例中，使用表面和實體建模制作相同的模型 - 瓶子。兩種方法都以草圖幾乎完全相同，減去表面模型中的頂部表面。接下來，使用旋轉特征，其中第一個模型使用實體幾何體旋轉，第二個模型使用曲面幾何體旋轉。

表面建模 - 簡單解釋1.1。定義瓶殼

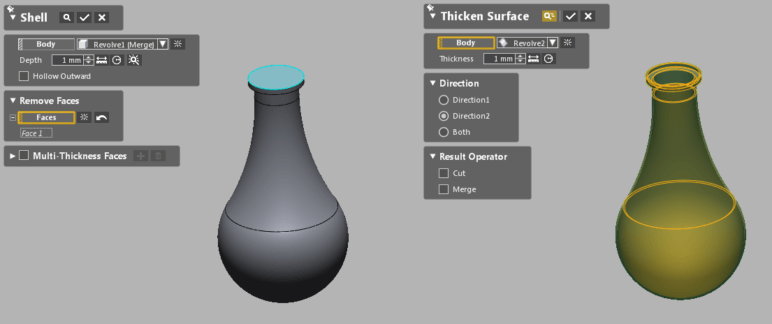

對于實體模型，使用“shell”功能。選擇模型（包括其上表面）以定義模型的開放部分。殼的厚度為1毫米。

對于表面模型，使用厚度為1 mm的加厚特征。正如您所料，結果是表面厚度為1毫米。

表面建模 - 簡單解釋1.2。結果

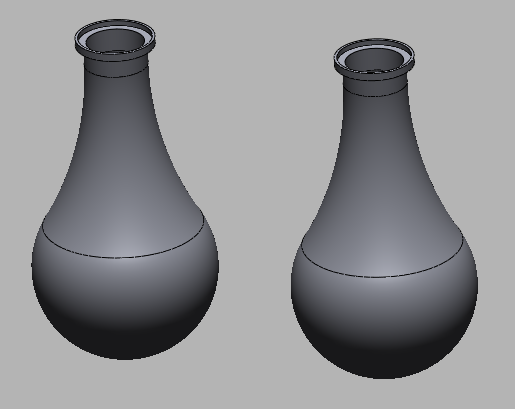

從圖中可以看出，即使使用了兩種不同的建模技術，兩個完成的部件也是相同的。通常，在每個3D CAD建模工作中，您需要選擇最佳建模技術才能快速有效。然而，在這種情況下，決定并不重要，因?yàn)槭褂昧诵D(zhuǎn)功能。

不過，人們可以看到這兩種技術都集中在不同方面。雖然外殼特征定義了具有特定厚度的3D形狀，但是增厚特征簡單地“增強”了2D曲線。

表面建模 - 簡單解釋2.1。實體和曲面造型相結合

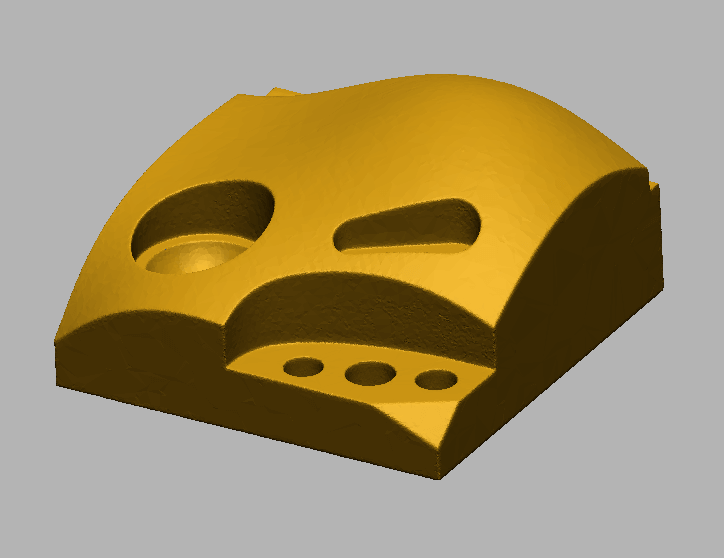

有些模型不可能僅使用實體特征來定義。有時，您需要集成曲面特征才能定義完整的幾何體。圖像中的示例模型具有上表面，該上表面在其幾何形狀中是有機的，并且不能用實體特征建模。讓我們看看這是如何完成的。

表面建模 - 簡單解釋2.2。定義實體和表面零件

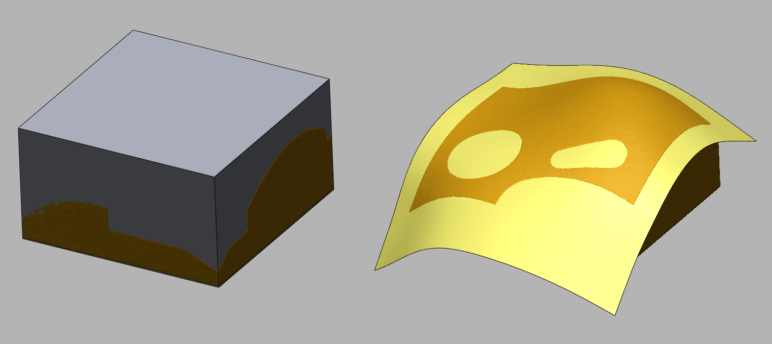

使用拉伸特征（最常見的實體建模操作）簡單地定義模型的基礎。實際上，矩形棱鏡從2D矩形“生長”出來。

相反，使用“網格擬合”特征（表面建模操作）生成上表面。實質上，這意味著特定的2D形狀（網格）會自動應用于特定曲面。準備好這兩個組件后，可以繼續進行下一步。

表面建模 - 簡單解釋2.3。結合實體和表面零件

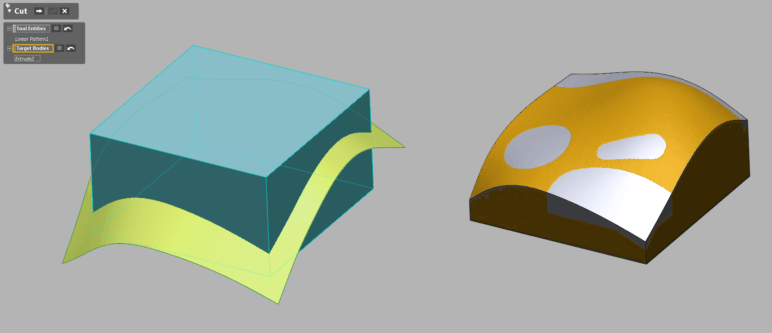

使用“切割”功能將實體和表面部件放在一起。通過完美切割實體模型，曲面模型生成結果的上半部分。

使用相同的兩個步驟，生成模型的其余部分，包括高程，孔和突出。

表面建模 - 簡單解釋2.4結果

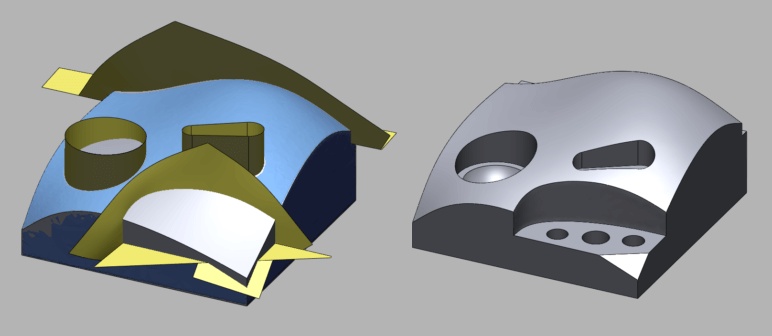

從最終結果可以看出，如果沒有曲面建模，就不可能對這個特定零件進行三維建模。（或者，至少，這將是非常非常困難的。）有了兩種建模技術的知識，就沒有你無法創建的模型。

表面建模 - 簡單解釋結論

如果零件允許，有時可以?xún)H使用實體或曲面建模來生成模型。但是某些部件，特別是針對獨特實際應用而定制的部件，將需要兩者。

我們希望本指南能夠證明固體和表面建模不是兩種不同的技術，而是兩種技術領域。前者可用于操作常見的3D形狀，而后者則專注于專用曲面的自定義（即使稍后它們被擴展或應用于3D形狀）。
